Le circulateur d’une pompe à chaleur est une pompe électrique qui met en mouvement l’eau du circuit hydraulique entre l’unité de production et les émetteurs de chaleur (radiateurs, plancher chauffant). Quand il fonctionne correctement, la chaleur produite par la PAC se répartit de façon homogène dans le logement. Quand il faiblit ou se bloque, la PAC peut se mettre en sécurité sans que le compresseur soit en cause, les pièces chauffent mal, et la consommation électrique grimpe.
Écart de température départ/retour : le vrai indicateur d’un problème de circulateur
Avant de parler de bruit ou de radiateurs tièdes, le diagnostic le plus fiable d’un défaut de circulateur sur une pompe à chaleur passe par la mesure des températures. Un écart anormalement élevé entre la température de départ et celle de retour de l’échangeur oriente vers un problème hydraulique, pas vers le compresseur.
Sur une installation qui fonctionne normalement, cet écart reste dans une plage stable définie par le fabricant (généralement quelques degrés). Si le circulateur ne pousse plus assez d’eau, le fluide stagne trop longtemps dans les émetteurs, se refroidit davantage, et l’écart se creuse. La PAC détecte alors un défaut de débit et déclenche une mise en sécurité.
C’est un piège fréquent : le propriétaire constate que la PAC s’arrête, appelle un technicien en pensant à une panne de compresseur, alors que le problème vient du circuit hydraulique. Consulter l’historique des codes d’erreur de la PAC avant toute intervention permet de distinguer un défaut de débit (circulateur) d’un défaut frigorifique (compresseur).
Circulateur de pompe à chaleur : fonctionnement et spécificités par rapport à une chaudière
Le principe de base est identique à celui d’un circulateur de chaudière : un moteur électrique entraîne une turbine qui met l’eau en circulation dans un circuit fermé. La différence tient aux conditions de fonctionnement.
Des plages de débit et de pression adaptées aux PAC
Une pompe à chaleur travaille avec des températures d’eau plus basses qu’une chaudière gaz classique, surtout en mode basse température (plancher chauffant). Le circulateur doit maintenir un débit suffisant pour que l’échangeur transfère efficacement la chaleur, même avec un faible différentiel de température. Un débit trop lent dégrade le rendement de la PAC. Un débit trop rapide augmente la consommation électrique du circulateur sans gain de confort.
Circulateur intégré ou externe
La majorité des PAC récentes embarquent un circulateur intégré dans l’unité intérieure. Ce circulateur est dimensionné pour l’appareil, mais il n’est pas toujours adapté à des réseaux hydrauliques complexes (grande longueur de tuyauterie, nombreux radiateurs, étages multiples). Dans ces cas, un circulateur externe complémentaire peut être nécessaire.
Un circulateur externe se pose sur le circuit de départ ou de retour, en dehors de la PAC. Son choix repose sur le calcul des pertes de charge du réseau, un paramètre que seul un professionnel peut déterminer sur site.
Signes de panne du circulateur sur une pompe à chaleur
Les symptômes se recoupent en partie avec ceux d’un circulateur de chaudière, mais certains sont propres aux PAC.
- La PAC se met en sécurité avec un code d’erreur lié au débit, sans problème sur le compresseur ni sur la pression du circuit (manomètre correct).
- Les radiateurs ou le plancher chauffant restent tièdes alors que la PAC affiche une température de départ normale sur son écran.

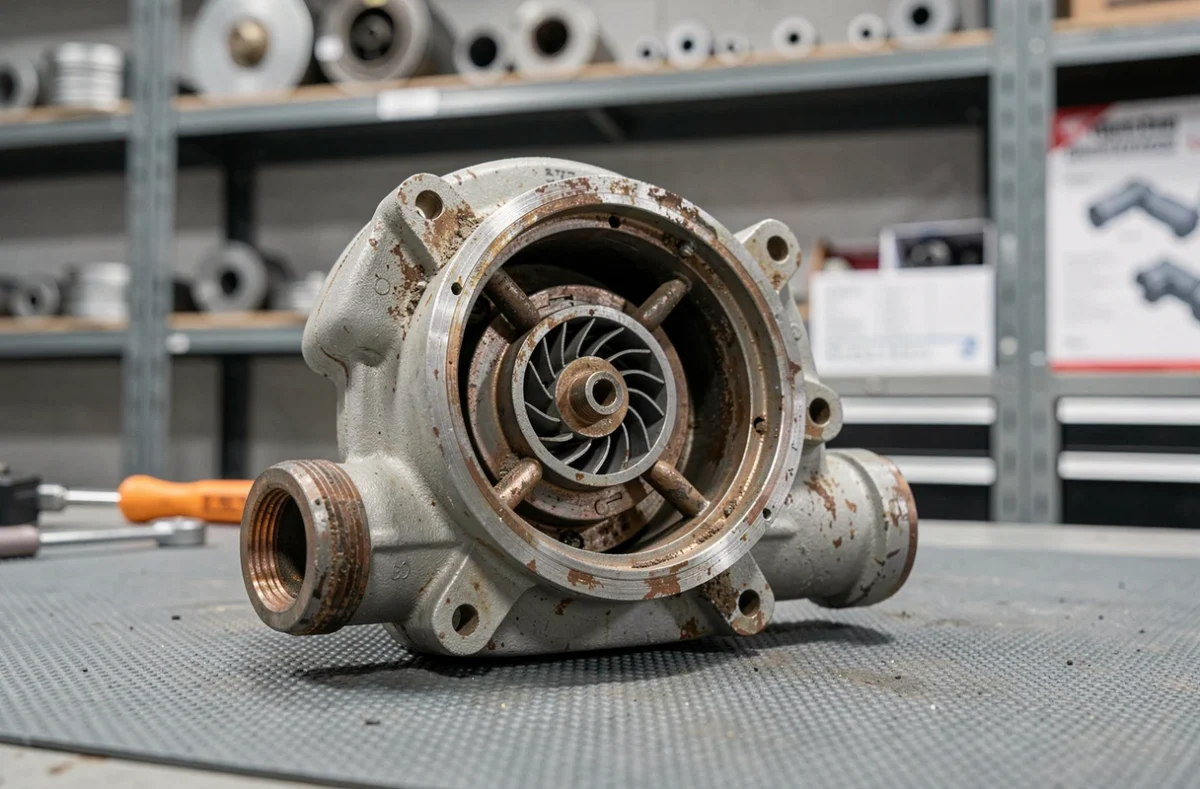

- Un bruit de frottement ou de claquement provient de l’unité intérieure, souvent signe d’un axe grippé ou d’une turbine entravée par des boues.
- La PAC disjoncte la nuit, un cas documenté où le circulateur défaillant provoquait un déclenchement du différentiel (à ne pas confondre avec une résistance de carter ou de bac à condensats, qui peuvent produire le même symptôme).
Un circulateur bloqué après l’arrêt estival est la panne la plus courante. Pendant les mois sans chauffage, l’axe de la pompe peut se gripper par corrosion ou dépôt de calcaire. Au redémarrage, le moteur tourne mais la turbine reste immobile.
Diagnostic avant remplacement : les vérifications qui évitent une erreur
Remplacer un circulateur sans diagnostic préalable est une dépense inutile si le problème vient d’ailleurs. Plusieurs points doivent être vérifiés en amont.
Pression du circuit et purge
La pression à froid doit se situer dans la plage indiquée par le fabricant de la PAC. Une pression trop basse (circuit pas assez rempli) ou une poche d’air dans le réseau peuvent simuler un défaut de circulateur. Purger les radiateurs et vérifier le vase d’expansion sont des gestes à réaliser avant de suspecter la pompe.
État du réseau hydraulique
Les boues (oxydes de fer, résidus de corrosion) sont l’ennemi principal du circulateur. Elles s’accumulent dans la turbine et augmentent la résistance mécanique jusqu’au blocage. Si le réseau n’a jamais été désemboué, remplacer le circulateur sans traiter les boues revient à changer la pièce pour rien : le nouveau circulateur se bloquera dans les mêmes délais.
Vérification électrique
Avant de conclure à une panne mécanique, un contrôle de l’alimentation électrique du circulateur s’impose : fusible, connecteur, carte de régulation de la PAC. Un circulateur qui ne reçoit pas d’ordre de mise en marche n’est pas en panne, c’est la commande qui est défaillante.
Remplacement du circulateur de PAC : critères de choix et fourchettes de prix
Critères techniques pour choisir le bon circulateur
Le remplacement d’un circulateur intégré impose de respecter les spécifications du fabricant de la PAC. Installer un modèle générique sans vérifier la compatibilité peut provoquer des défauts de débit ou des problèmes de régulation.
- Le débit nominal et la hauteur manométrique doivent correspondre aux pertes de charge réelles du circuit. Ces valeurs figurent sur la plaque signalétique de l’ancien circulateur.
- L’indice d’efficacité énergétique (EEI) doit être inférieur ou égal à 0,23, seuil réglementaire en vigueur depuis août 2015 pour les circulateurs intégrés. Un modèle ancien sans indice EEI sur sa plaque signalétique est probablement bien plus énergivore qu’un modèle actuel.
- Le raccordement (entraxe, diamètre, type de bride ou de vissage) doit être identique pour éviter des adaptations coûteuses sur la tuyauterie.
- Privilégier un circulateur à vitesse variable plutôt qu’un modèle à vitesse fixe : il adapte automatiquement le débit aux besoins réels et réduit la consommation électrique sur le long terme.
Fourchettes de prix constatées
Le prix d’un circulateur de remplacement pour PAC varie fortement selon qu’il s’agit d’une pièce d’origine ou d’un modèle compatible, et selon la puissance de l’installation. La pièce seule représente une partie du coût, mais la main-d’oeuvre d’un chauffagiste (vidange partielle du circuit, remplacement, purge, remise en pression) constitue souvent la moitié de la facture totale.
Pour un circulateur intégré remplacé par un professionnel, la fourchette globale (pièce et pose) se situe généralement entre quelques centaines d’euros pour les installations simples et un montant plus conséquent si le réseau nécessite un désembouage simultané. Demander un devis détaillé est le seul moyen d’obtenir un prix fiable, car chaque installation a ses particularités.
Délais d’intervention
Un circulateur standard se remplace en une à deux heures de main-d’oeuvre. Le délai réel dépend surtout de la disponibilité de la pièce. Les circulateurs d’origine de certaines PAC ne sont pas en stock chez les grossistes généralistes, ce qui peut allonger l’attente de plusieurs jours à quelques semaines. Vérifier la disponibilité de la pièce avant de programmer l’intervention évite une PAC immobilisée en plein hiver.
Pièges fréquents lors du remplacement d’un circulateur de pompe à chaleur
Le premier piège est de confondre le circulateur avec d’autres composants qui peuvent provoquer des symptômes similaires. Sur une PAC qui disjoncte la nuit, le circulateur n’est pas le seul suspect : la résistance de carter (qui maintient le compresseur à température) et la résistance de bac à condensats peuvent aussi déclencher le différentiel. Isoler méthodiquement chaque composant de l’unité intérieure avant de commander une pièce est la seule approche fiable.
Le deuxième piège concerne le dimensionnement. Remplacer un vieux circulateur à vitesse fixe par un modèle à vitesse variable plus performant semble logique, mais si les pertes de charge du réseau n’ont pas été recalculées, le nouveau circulateur peut fonctionner en dehors de sa plage adaptée. Le gain théorique en efficacité se transforme alors en problème de débit.
Le troisième piège est d’ordre réglementaire. Depuis 2015, tout circulateur installé (y compris en remplacement) doit respecter le seuil EEI de 0,23. Un technicien qui pose un modèle de récupération ou un vieux stock ne respectant pas cette norme engage sa responsabilité et celle du propriétaire en cas de contrôle ou de sinistre.
Le remplacement d’un circulateur de pompe à chaleur reste une intervention technique qui demande un diagnostic précis du réseau hydraulique, pas seulement de la pompe elle-même. Un formulaire de demande de devis gratuit est disponible juste en dessous de cet article : remplissez-le pour être rappelé par un professionnel qualifié qui évaluera votre installation.
