Choisir un tube en aluminium pour une structure, c’est arbitrer entre une forme géométrique, un alliage et un mode d’assemblage. Les trois paramètres interagissent, et se focaliser sur un seul mène souvent à un compromis bancal. Le profil rond, carré ou rectangulaire ne répond pas aux mêmes contraintes mécaniques, et l’alliage retenu change la donne sur la résistance comme sur la facilité de mise en œuvre.
Alliage 6061 ou 6063 : un choix qui conditionne toute la structure
La plupart des guides se concentrent sur la forme du tube. La géométrie compte, mais elle ne sert à rien si l’alliage est mal choisi. Deux références dominent le marché des tubes extrudés pour usage structurel : le 6061 et le 6063.
A lire en complément : Les gouttières en aluminium : la solution idéale pour votre toiture
Le 6061 est privilégié pour la résistance structurelle. Sa limite élastique plus élevée le rend adapté aux cadres porteurs, aux châssis et aux assemblages soumis à des charges importantes. En revanche, il se prête moins bien à l’extrusion de formes complexes et sa finition de surface brute reste en retrait.
Le 6063 offre une meilleure qualité de finition et une aisance d’extrusion supérieure. C’est l’alliage de prédilection pour les profilés architecturaux, les garde-corps ou les structures où l’aspect visuel compte autant que la tenue mécanique. Sa résistance reste correcte pour des applications légères à moyennes, mais il décroche face au 6061 dès que les sollicitations augmentent.
A lire aussi : Carports en aluminium en kit : pourquoi sont-ils si populaires?
Retenir le mauvais alliage oblige ensuite à surdimensionner les sections pour compenser, ce qui annule l’avantage de légèreté recherché avec l’aluminium.

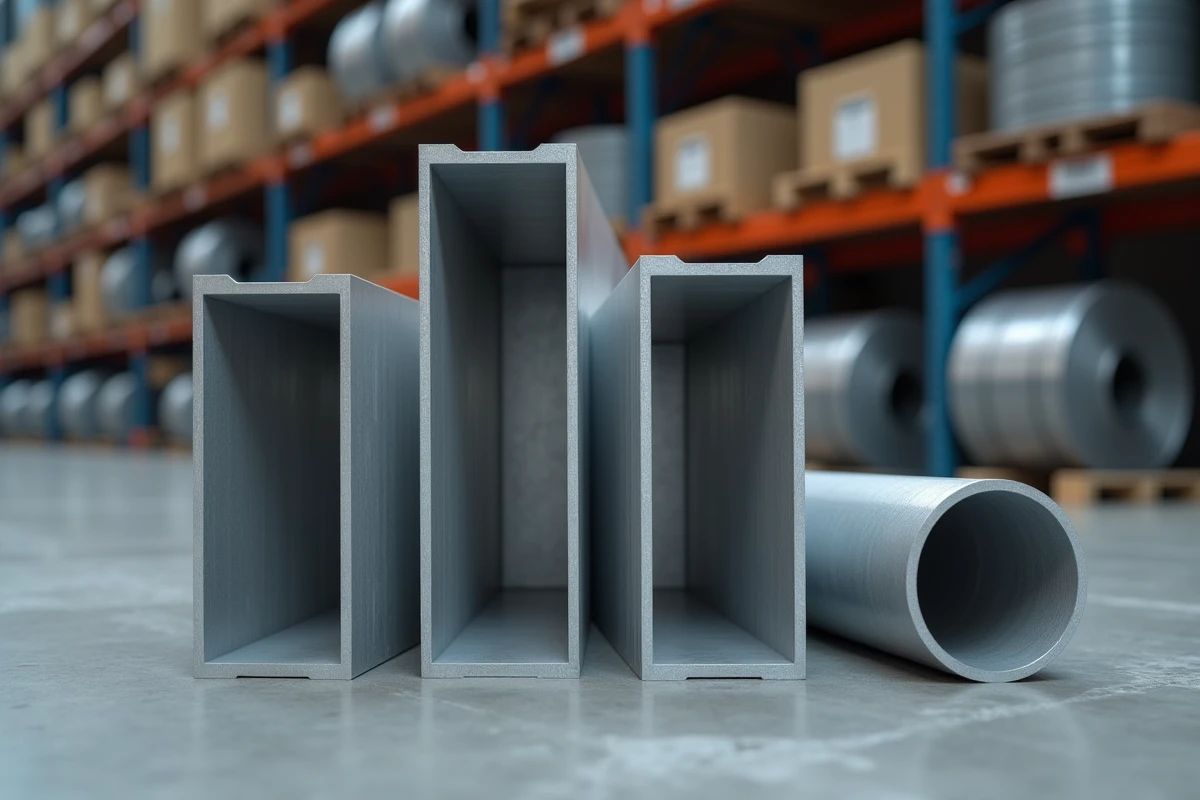

Tube aluminium rond, carré ou rectangulaire : quelle section pour quel effort
La forme de la section n’est pas cosmétique. Chaque géométrie distribue les contraintes différemment, et le choix dépend du type d’effort dominant dans la structure.
Tube rond et résistance à la torsion
Le tube rond distribue les contraintes de manière uniforme sur toute sa périphérie. C’est un avantage net pour les pièces soumises à de la torsion ou à des charges multidirectionnelles. Les mâts, les arceaux et les structures tubulaires en treillis exploitent cette propriété.
En revanche, le tube rond se raccorde difficilement à angle droit. Les jonctions demandent des coupes biaisées précises ou des connecteurs spécifiques, ce qui complique l’assemblage et augmente le coût de fabrication pour des cadres orthogonaux.
Tube rectangulaire et rigidité en flexion
Les tubes rectangulaires présentent une forte rigidité en flexion et une efficacité structurelle supérieure aux formes non fermées. Leur moment d’inertie est plus élevé dans l’axe de la grande dimension, ce qui les rend particulièrement adaptés aux cadres, châssis et structures porteuses où la charge s’applique dans une direction prévisible.
L’assemblage est aussi plus simple : les faces planes facilitent le boulonnage, le rivetage et le soudage bout à bout. Pour une ossature de meuble, un bâti de machine ou un portique, le rectangulaire reste le choix le plus polyvalent.
Tube carré : un compromis symétrique
Le tube carré se situe entre les deux. Son inertie est identique sur les deux axes, ce qui convient aux poteaux et aux montants verticaux soumis à des charges de compression. Il s’assemble facilement à angle droit, sans les contraintes du tube rond, mais n’offre pas l’optimisation en flexion du rectangulaire dans un axe donné.
Profilés à rainure en T : quand la structure doit rester démontable
Les profilés aluminium à rainure en T constituent une catégorie à part. Ils ne remplacent pas un tube structurel classique, mais répondent à un besoin que les tubes ronds ou rectangulaires couvrent mal : l’évolutivité.
Les rainures permettent de fixer des accessoires, des platines ou des panneaux par insertion latérale, sans accès aux extrémités du profil. C’est un avantage décisif pour les structures modulaires qui doivent être modifiées, agrandies ou démontées sans découpe. Bancs de test, carters de protection, bâtis d’atelier, postes de travail : les applications industrielles sont nombreuses.
Les données disponibles ne permettent pas de comparer directement la rigidité d’un profilé rainuré avec celle d’un tube rectangulaire de section équivalente, car la géométrie interne (nervures, rainures) modifie le comportement mécanique de façon variable selon le fabricant. Ce qui est certain, c’est que le profilé rainuré pèse généralement plus lourd qu’un tube lisse de même encombrement, en raison de la matière supplémentaire nécessaire aux rainures.
Critères de sélection d’un tube aluminium pour structure porteuse
Avant de commander, quatre paramètres méritent d’être vérifiés simultanément :
- Type d’effort dominant : torsion (tube rond), flexion unidirectionnelle (rectangulaire), compression axiale (carré). Identifier l’effort principal évite de surdimensionner la section.
- Alliage adapté à la sollicitation : 6061 pour les structures porteuses exigeantes, 6063 pour les applications où la finition et la facilité d’usinage priment sur la charge admissible.
- Mode d’assemblage prévu : soudure TIG, boulonnage, rivetage ou connecteurs à rainure. Un tube rond soudé ne se conçoit pas comme un profilé rainuré assemblé par équerres.
- Conditions d’exposition : l’aluminium résiste naturellement à la corrosion grâce à sa couche d’oxyde, mais une anodisation ou un thermolaquage peut s’avérer nécessaire en environnement salin ou acide.
Le piège fréquent consiste à choisir le profil le moins cher au mètre linéaire sans vérifier que l’épaisseur de paroi et l’alliage correspondent à la charge réelle. Un tube sous-dimensionné en 6063 coûtera moins cher à l’achat, mais imposera des renforts ou des entretoises qui alourdiront l’ensemble et compliqueront le montage.
La bonne approche reste de partir de la contrainte mécanique, puis de remonter vers la section et l’alliage, pas l’inverse. Un tube rectangulaire en 6061 avec une épaisseur de paroi adaptée couvrira la majorité des besoins structurels courants. Le tube rond se justifie quand la torsion domine ou quand l’aérodynamisme entre en jeu. Le profilé rainuré s’impose dès que la structure doit pouvoir évoluer sans reprise de soudure.
